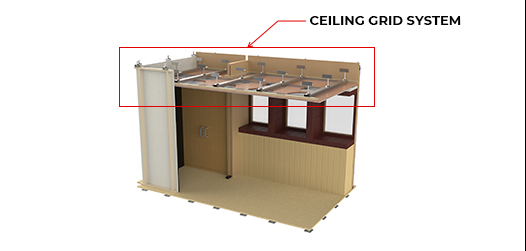

CEILING GRID SYSTEM
Ceiling grid system은 천정의 구조틀로서 상부데크의 발생 할 수 있는 충격소음 및 진동을 저감할 수 있는 구조로 적용이 됩니다. Ceiling grid system을 적용 함으로 천정 구조물을 Lightweight화 하여 쾌적한 선실 내부공간 확보에 도움을 줍니다.
-
CEILING GRID SYSTEM
Ceiling grid system은 천정의 구조틀로서 상부데크의 발생 할 수 있는 충격소음 및 진동을 저감할 수 있는 구조로 적용이 됩니다. Ceiling grid system을 적용 함으로 천정 구조물을 Lightweight화 하여 쾌적한 선실 내부공간 확보에 도움을 줍니다.
| Applications |
|---|

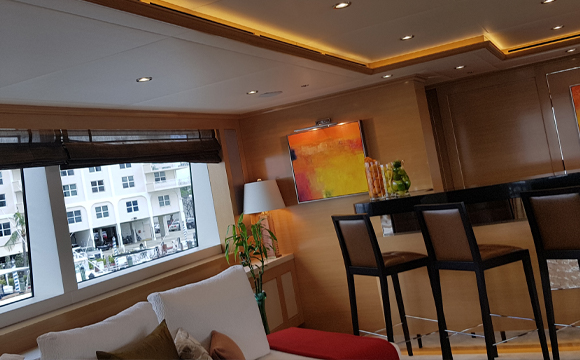

| 해상의 천정구조물 |
| 음향실의 천장구조물 |
| 진동 및 소음 발생구역의 하부층 천정 |
진동 전달 특성
*스크롤해서 내용을 확인하실 수 있습니다.
| 구분 |
|---|
| 진동가속도레벨(dB) | 저감량(dB) | ||||
|---|---|---|---|---|---|
| 3.41 kg | 6.22 kg | 8.3 kg | 3.41 kg | 6.22 kg | 8.3 kg |
| 구분 |
|---|
| 진동가속도레벨(dB) | 저감량(dB) | ||||
|---|---|---|---|---|---|
| 3.41 kg | 6.22 kg | 8.3 kg | 3.41 kg | 6.22 kg | 8.3 kg |
| VSD |
|---|
| VSD |
|---|
| 87.8 | 85.3 | 85 | 0.1 | 4.6 | 3.1 |
| 87.8 | 85.3 | 85 | 0.1 | 4.6 | 3.1 |

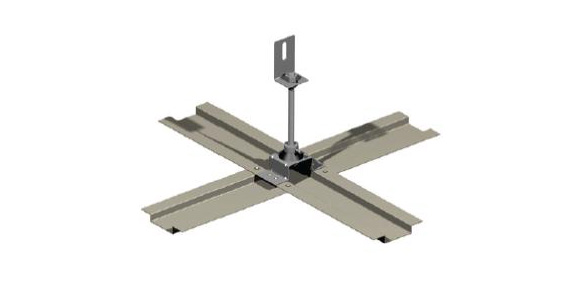

ISO VIEW

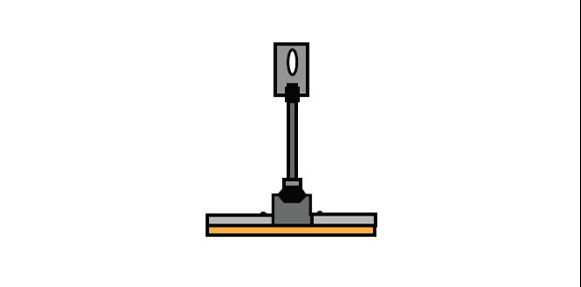

SECTION
CEILING GRID SYSTEM 자재
*스크롤해서 내용을 확인하실 수 있습니다.
| PART.NO. |
|---|
| CGS-301 |
| CGS-302 |
| CGS-303 |
| CGS-304 |
| CGS-305 |
| ITEM | DIMENSION | MATAERIAL |
|---|
| L-SOCKET | 45x45x45 | GI |
| HANGER SET. | Ø8x200L | GI |
| HANGER SOCKET | 100x45x25 | GI |
| MAIN RUNNER | 80x19xLENGTH | AL |
| SUPPORT RUNNER | 80x18xLENGTH | AL |

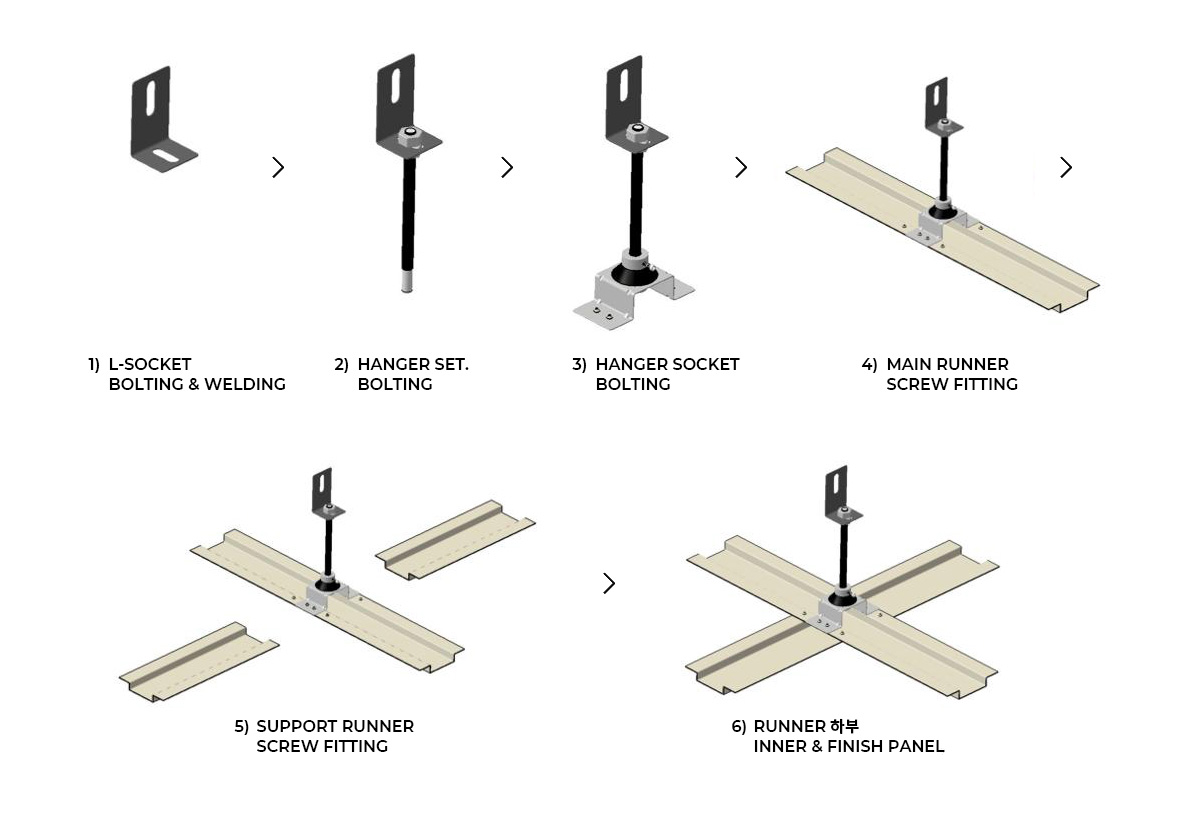

CEILING GRID SYSTEM 자재 설치
